煙囪爬梯安裝施工及焊接的要求

煙囪爬梯安裝施工及焊接的要求：

（1）鋼直梯應采用性能不低于Q235-A?F的鋼材。

（2）梯梁應采用不小于50×50×4角鋼或60×8扁鋼。

（3）踏棍宜采用不小于Φ20的圓鋼，間距宜為300mm等距離分布。

（4）支撐應采用角鋼、鋼板或鋼板組焊成T型鋼制作，埋設或焊接時必須牢固可靠。

（5）無基礎的鋼直梯，至少焊兩隊支撐，支撐豎向間距，不宜大于3000mm，最下端的踏棍距基準面距離不宜大于450mm。

（6)鋼直梯每級踏棍的中心線于建筑物或設備外表面之間的凈距離不得小于150mm.

（7）側進式鋼直梯中心線至平臺或屋面的距離為380～500mm，梯梁于平臺或屋面之間的凈距離為180～300mm。（8）梯段高度超過3000mm時應設護籠，煙囪安裝爬梯護籠下端距基準面為2000～2400mm，護籠上端高出基準面應與GB 4053.3中規定的護欄高度一致。

（9）護籠直徑應為700mm，其圓心距踏棍中心線為350mm。水平圓采用不小于40×4扁鋼，間距為450～750mm，在水平圈內側均布焊接五根不小于25×4扁鋼垂直條。

（10）鋼直梯最佳寬度為500mm。由于工作面所限，攀登高度在5000mm以下時，梯寬可適當縮小，但不得小于300mm。

（11）鋼直梯上端的踏棍應與平臺或屋面平齊，其間隙不得大于300mm，并在直梯上端設置高度不低于1200mm的扶手。

（12）梯段高不宜大于9m。超過9m時宜設梯間平臺，以分段交錯設梯。攀登高度在15m以下時，梯間平臺間距為5～8m，超過15m時，每5m設一個梯間平臺。平臺應設防護欄桿。

（13）鋼直梯全部采用焊接連接，焊接要求應符合GBJ 205。所有結構表面應光滑無毛刺。安裝后的鋼直梯不應有歪斜、扭曲、變形及其他缺陷。

（14）固定在平臺上的鋼直梯，應下部固定，其上部的支撐與平臺梁固定，在梯梁上開設長圓孔，采用螺栓鉸接。

（15）固定在設備上的鋼直梯當溫差較大時，應一個支撐固定，其余支撐均在梯梁上開設長圓孔，采用螺栓鉸接。

（16）鋼直梯安裝后必須認真除銹并做防腐涂裝。

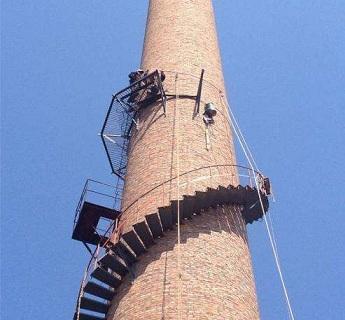

煙囪平臺安裝施工：

煙囪檢測平臺安裝施工本工程采用無腳手架，不停產懸掛作業，具體施工作業要求和廠方協商面議。

煙囪檢測平臺要求

根據廠方要求，結合本公司施工經驗，煙囪平臺安裝確定在煙囪標高+18m處，在煙囪17m處加包箍二道，材料用80×8扁鐵，包箍間隔為950mm，然后根據煙囪周長確定三角支架的數量，平均等分焊接在二道包箍之上。并在三角支架上用φ16的膨脹螺絲兩根加固，具體施工要求見圖一，平臺大樣見鋼平臺平面布置圖二。
